今天山东中康新材料（www.zhkxc.com）的研发总监为大家详细介绍一种5nm超活性纳米二氧化钛光触媒

性质：

1.粒径非常小：

粒径小于5纳米，而且不团聚。

2.分散性能好：

本款纳米二氧化钛分散性能非常好，把它投到水里轻轻摇一摇，就能立刻化成透明的液体，不需要搅拌。可以喷到家具表面，墙体，形成均匀的透明的纳米涂层，起到净化室内空气的作用。

3.催化活性高：

本款纳米二氧化钛的催化活性经过测试，比较，比目前市场所有的催化性能最好的纳米二氧化钛的催化活性还高30倍。可以迅速的捕捉并分解室内的甲醛，苯，氨等有害气体，除味效果好。

5nm超活性纳米二氧化钛的催化原理

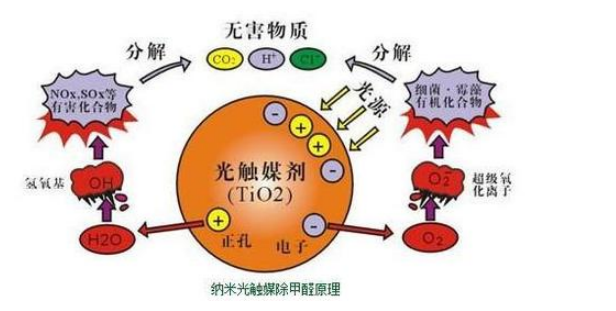

TiO2属于一种n型半导体材料，它的禁带宽度为3.2ev（锐钛矿）,当它受到波长小于或等于387.5nm的光(紫外光)照射时，价带的电子就会获得光子的能量而越前至导带，形成光生电子（e-）;而价带中则相应地形成光生空穴(h+)。

如果把分散在溶液中的每一颗TiO2粒子近似看成是小型短路的光电化学电池，则光电效应应产生的光生电子和空穴在电场的作用下分别迁移到TiO2表面不同的位置。

TiO2表面的光生电子e-易被水中溶解氧等氧化性物质所捕获，而空穴h+则可氧化吸附于TiO2表面的有机物或先把吸附在TiO2表面的OH-和H2O分子氧化成 ·OH自由基，·OH自由基的氧化能力是水体中存在的氧化剂中最强的，能氧化水中绝大部分的有机物及无机污染物，将其矿化为无机小分子、CO2和H2O等无害物质。

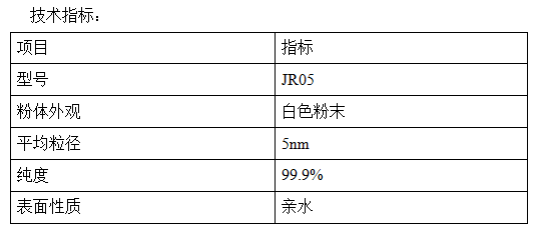

使用方法：

把JR05粉用纯净水(pH=7)或者去离子水做成固含为1%的水溶液，喷涂于墙壁，天花板，要求雾化效果好，不出现水滴。

注意事项：

1，家具里外面以及地板，可以用品质好的毛巾浸水擦，（水溶液浓度为1%），金属表面建议不喷；

2，喷的时候一般要求雾化效果好，这样会喷得更均匀，提高效益；

3、涂膜自然干燥时间约15--20分钟，完全固化需48小时，未完全固化前勿大力擦洗；

4、用于污水处理时，先用少量纯水把JR05溶解，然后再加入污水中。建议取二沉池后面，生化池前面的水，透明性比较好的污水做处理效果更明显，处理无机物沉淀处理后的污水比较适合。

         图1为所制备的二氧化钛的XRD图谱，图中图谱对应于锐钛矿二氧化钛

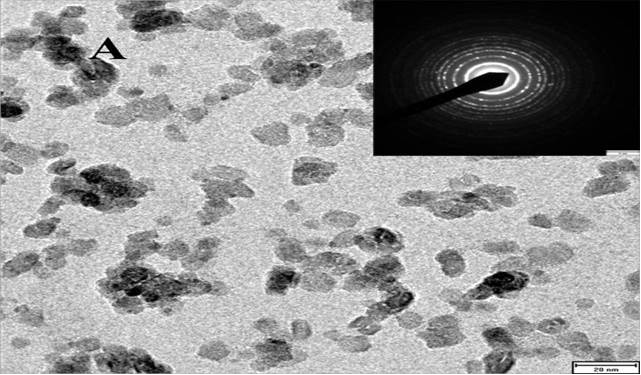

图2为所制备的二氧化钛对应的TEM粒径电镜图，为单颗粒分散，无团聚

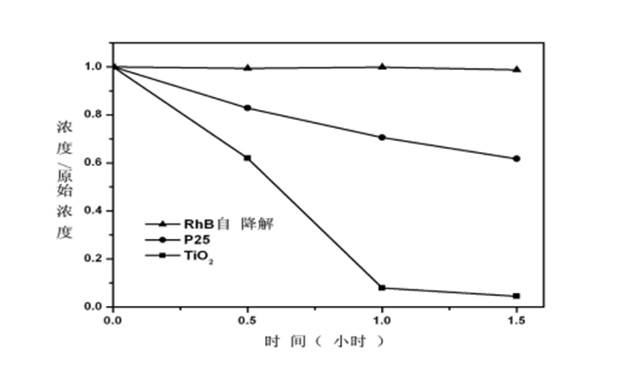

图3为模拟太阳光照射下，所制备的二氧化钛及市售Degussa P25对罗丹明B的降解曲线，从图中可以看出，所制备的二氧化钛（图中用TiO2标注）具有很好的光催化活性，在模拟太阳光照射下，大约1小时内可实现对污染物的完全降解。而在同等条件下，市售Degussa P25仅只能降解30%左右）

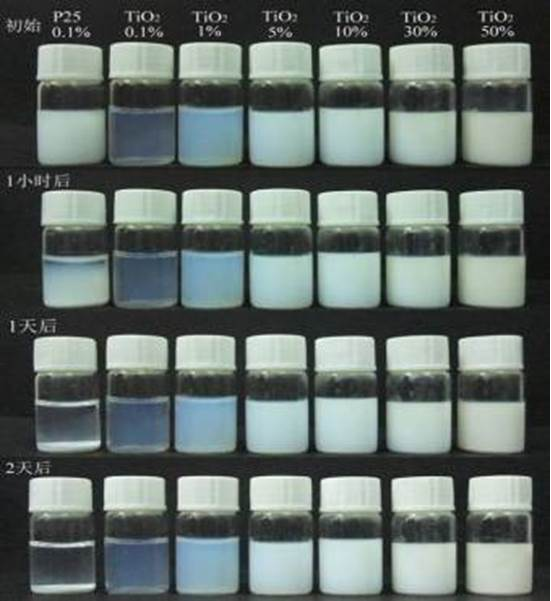

图4为不同浓度的二氧化钛水分散液的实物照片，我们所制备的二氧化钛的分散液，浓度分别为0.1，1，5，10，30，50%（质量百分比浓度）可长期稳定。而浓度为0.1%（质量百分比浓度）的Degussa P25的水分散液在静置1小时后即发生明显沉降。

光触媒在纺织应用越来越广泛，但是你知道你知道光触媒在纺织行业有那些应用吗？

--------------------------------

>>山东中康新材料-各种纺织阻燃涂层胶、天然植物抗菌剂、光触媒整理剂、涤纶阻燃涂层胶、丙纶阻燃涂层胶 、持续凉感整理剂、相变微胶囊整理剂、纺织蜡乳液、缝纫线润滑剂、缝纫线硅蜡生产厂家，十年研发经验，免费寄样<<<<

欢迎登录我们网站留言交流。
