山东中康新材料:你对蜡乳液生产工艺了解吗

你对蜡乳液生产工艺有了解吗？今天山东中康新材料的研发总监为大家详细介绍一种复合蜡乳液及其制备方法｡

主要原料：

包括,虫白蜡､木蜡､甘蔗蜡､MYRJ59､GMS､SDBS,所述虫白蜡､木蜡､甘蔗蜡的质量分数为15-25份,其中,以质量比计,所述虫白蜡:木蜡:甘蔗蜡=1:1-3:1-3,所述MYRJ59、GMS､SDBS的质量分数为1-5份,以质量比计,所述MYRJ59:GMS:SDBS=1:1-2:1-2｡

制备方法和过程包括：

⑴首先将20.23g复合蜡(M虫白蜡:M木蜡:M甘蔗蜡=1:1:2)和1.03g(MMYRJ59:MGMS:MSDBS=1:2:1)复合乳化剂置于烧杯内放入120℃的油浴锅内加热熔融

⑵18min后完全熔融,然后用均质机以17k rpm转速搅拌3min,使得熔融的蜡与复合乳化剂充分混合;

⑶加入20mL热水,用搅拌浆以1.6k rpm搅1min后变得粘稠,随着时间推移,搅拌粘度越来越大,再分2次加入全部剩余热水,继续搅拌,直至粘稠逐渐降低并转变为乳液状;

⑷降低搅拌速度,用搅拌浆以350rpm转速搅拌30min,得到均匀的乳白色液体并含少量的气泡;

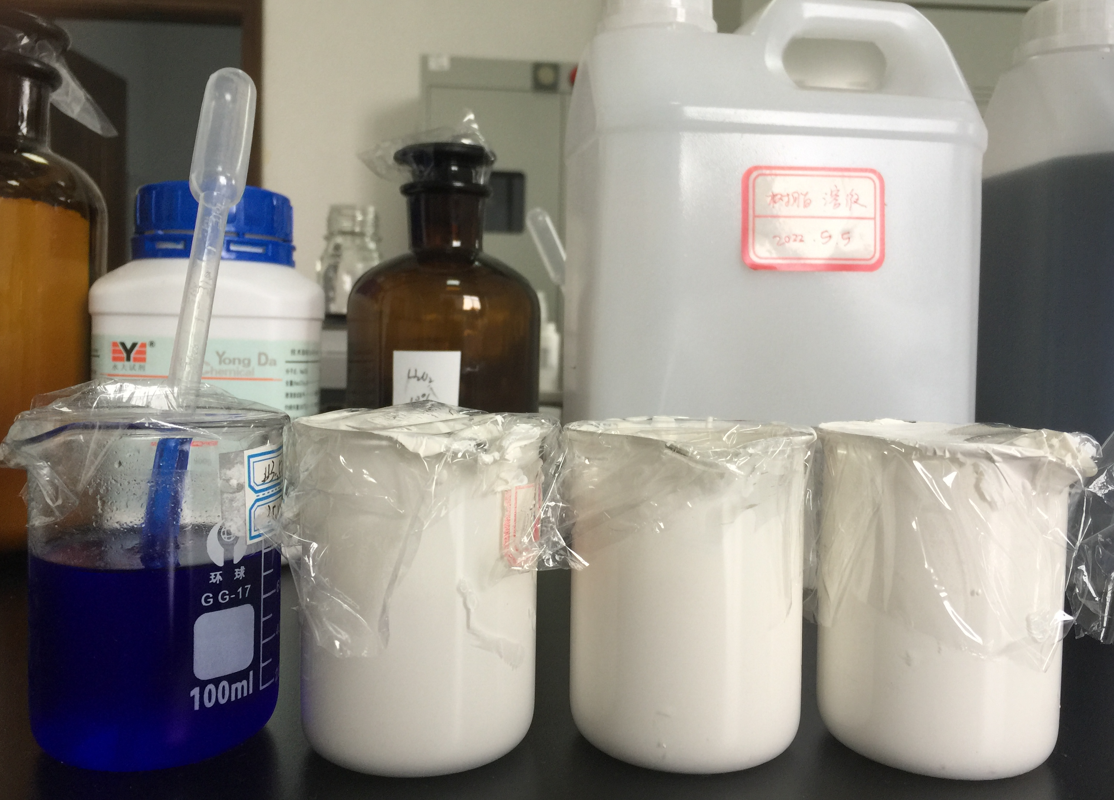

⑸将得到的乳液进行过滤,得到均一稳定的乳白色略透明的液体｡

⑹按照上述步骤⑴､⑵､⑶､⑷､⑸进行相同实验,仅需将⑶中搅拌速度调至为0.8krpm｡

⑺将步骤⑸､⑹得到的蜡乳液按照特定的配比复配,并加入一定量复合稳定剂,即0.1%MgSO4与0.2%的PVP(聚乙烯吡咯烷酮)复配和0.2%有机硅改性丙烯酸酯,便得到双分散型复合蜡乳液｡

本发明制备的蜡乳液是一种双分散型复合蜡乳液,即蜡质的粒径既有纳米级也有微米级,在织物表面形成微纳结构,从而赋予其优良的超疏水与防污的性能｡本发明的蜡乳液具有超疏水性能,将纯棉布浸渍在其中后经预烘､烘燥后具有超疏水性能,接触角达161°｡

 ----------------------------------

>>山东中康新材料——各种纺织阻燃涂层胶､天然植物抗菌剂､光触媒整理剂､涤纶阻燃涂层胶､丙纶阻燃涂层胶､持续凉感整理剂､相变微胶囊整理剂､纺织蜡乳液､缝纫线润滑剂､缝纫线硅蜡生产厂家,十年研发经验,免费寄样<<<<

欢迎登录我们网站留言交流｡
