欢迎山东中康新材料有限公司官方网站!

山东中康新材料:一种纺织蜡乳液生产工艺和配方

作者:山东中康新材料 发布时间:2022-06-29 16:15:47点击:165

【转载声明:本文由山东中康新材料有限公司网络收集整理,支持原创,尊重知识产权!】

山东中康新材料:一种纺织蜡乳液生产工艺和配方



含氟超疏水乳液不仅生产成本高,而且对人体和环境都有害,又由于天然生物蜡生产成本低,对人体无毒害,绿色环保,如今在纺织、皮革、包装等方面应用很广泛,且天然蜡质有着优良的疏水性能,所以本发明采用多种蜡质制备性能优异的超疏水蜡乳液。




今天山东中康新材料(www.zhkxc.com)的研发总监为大家详细介绍一种纺织蜡乳液生产工艺和配方蜡乳液是含蜡含水的均匀液体,在其使用时不需加热熔融或不必溶于某些溶剂,具有性能稳定、成膜均匀、覆盖性好、易与其他物质的水溶液或乳状液混合复合使用,并且无毒、无腐蚀性、生产工艺简单、便于储存、使用方便、价格便宜等等优点。


配方:

本纺织蜡乳液包括,虫白蜡、木蜡、甘蔗蜡、MYRJ59,GMS,SDBS,所述虫白蜡、木蜡、甘蔗蜡的质量分数为15- 2 5份,其中,以质量比计,所述虫白蜡:木蜡:甘蔗蜡=1: 1- 3 : 1-3,所述MYRJ59,GMS,SDBS的质量分数为1-5份,以质量比计,所述MYRJ59:GMS:SDBS=1:1-2:1-20

作为本发明所述的双分散型复合蜡乳液的一种优选方案,其中:以质量比计,所述虫白蜡:木蜡:甘蔗蜡=1:1:2,所述MYRJ59:GMS:SDBS = 1:2:10


制备过程:

1.熔融:将所述虫白蜡、木蜡、甘蔗蜡的复合物及所述MYRJ59,GMS,SDBS的复合物混合,加热熔融;

2.均质:熔融后进行均质;

3.搅拌:均质后,搅拌至乳液状,得到所述蜡乳液。

4.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案,其中:所述加热熔融,温度为12000-1350C,时间为15-20min


5.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案,其中:所述均质,包括用均质机以17k-20k rpm转速搅拌10min

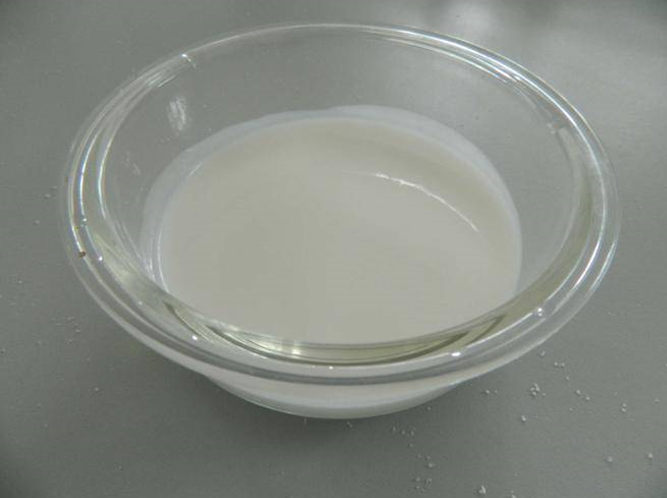

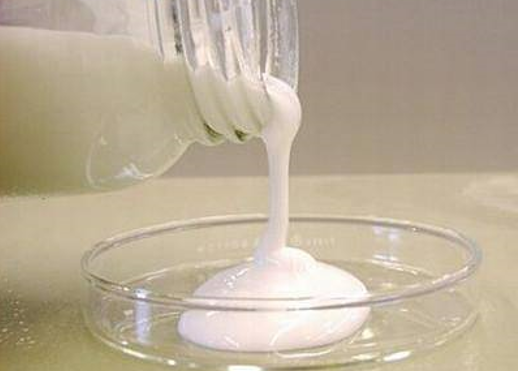

6.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案,其中:所述搅拌,包括加入水,用搅拌浆以1.5k-2k rpm转速搅拌1-2min,重复加入水、搅拌;用搅拌浆以300= 500rpm转速搅拌30-40min,得到均匀的乳白色蜡乳液。

7.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案,其中:所述搅拌,包括加入水,用搅拌浆以0 . 5k- 0 . 8k rpm转速搅拌1-2min,重复加入水、搅拌;用搅拌浆以300-500rpm转速搅拌30-40min,得到均匀的乳白色蜡乳液。






8.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案,其中:还包括制得的乳白色蜡乳液混合。

9.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案,其还包括,过滤:将搅拌后得到的蜡乳液进行过滤,得到均一稳定的乳白色、略透明的蜡乳液;添加:过滤后添加质量百分数为0.1%1%的复合稳定剂和质量百分数为0.1%1%的疏水剂。


10.作为本发明所述双分散型复合蜡乳液的制备方法的一种优选方案:所述复合稳定剂包括PVP,MgS04,其中,所述PVP质量百分含量为0.1%所述MgS04质量百分含量为0.2% ;所述疏水剂包括有机硅改性丙烯酸酷,所述有机硅改性丙烯酸酷质量百分含量为0.2%



----------------------------




>>山东中康新材料-各种纺织阻燃涂层胶、天然植物抗菌剂、光触媒整理剂、涤纶阻燃涂层胶、丙纶阻燃涂层胶 、持续凉感整理剂、相变微胶囊整理剂、纺织蜡乳液、缝纫线润滑剂、缝纫线硅蜡生产厂家,十年研发经验,免费寄样<<<<

欢迎登录我们网站留言交流。

相关标签:
