山东中康新材料：带你了解涤纶阻燃涂层工艺与阻燃性能

涂层加工法，即将阻燃剂与聚氨酯乳液或聚丙烯酸酯乳液共混增稠后涂刮，烘干后阻燃剂与涂层胶粘着在织物表面的方法。相比于传统浸轧的阻燃后整理方式，阻燃涂层整理工艺简单、成本较低、抗迁移性好、无废水、环保效益好。

今天山东中康新材料（www.zhkxc.com）的研发总监为大家详细介绍。

本实验利用水性聚丙烯酸酯类涂层胶与有机磷系阻燃剂制备阻燃涂层胶，并对涤纶织物进行阻燃涂层整理。分析涂层厚度、焙烘时间、焙烘温度等对阻燃性能的影响，优化阻燃涂层整理工艺。通过扫描电镜、热重分析、微型量热仪等手段对阻燃涂层织物进行表征，并对该阻燃涂层织物进行耐水洗色牢度与耐摩擦色牢度的测试。

织物、试剂及仪器

织物：纶织物

试剂：聚丙烯酸酯涂层软胶、无醛交联剂（山东中康新材料有限公司），涤纶耐久阻燃剂（山东中康新材料有限公司），非离子型增稠剂（山东中康新材料有限公司）

仪器 ：GA-4000型热分析仪，5330型纺织品垂直燃烧试验机，JF-5型智能氧指数测定仪，3114型涂层涂刮机，MiNi型热定形机，Y571B型摩擦色牢度仪（，WSB-3A智能式数字白度计，XS（08）F2型电子织物强力机，YG033A型织物撕裂仪，FAA微型量热仪，FEINova Nano 450型 SEM 场发射扫描电子显微镜，YG461E-Ⅲ型全自动透气量仪。

织物的阻燃涂层工艺

流程 阻燃涂层胶涂布（适量）→烘干（80 ℃，2 min）→焙烘阻燃涂层胶的制备 将TF-6054聚丙烯酸酯涂层软胶与FRN涤纶耐久阻燃剂按5∶2的质量比加入到烧杯中，在 500 r/min 转速下搅拌 10 min，制得阻燃涂层胶乳液。在使用前，加入计量的TF-694B无醛交联剂与DM-8935非离子型增稠剂，搅拌速度为1 000~1 500 r/min，搅拌时间5 min，使乳液黏度提高至涂层要求，制得阻燃涂层胶。

性能测试

主要包括垂直燃烧性能、水洗牢度 、摩擦牢度、白度、撕裂强度、拉伸强力裂强度、透气透湿量等。

阻燃涂层工艺对涤纶织物阻燃性能的影响

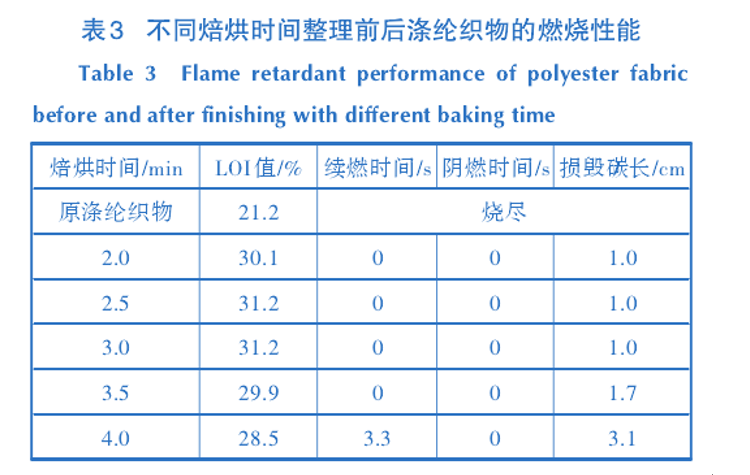

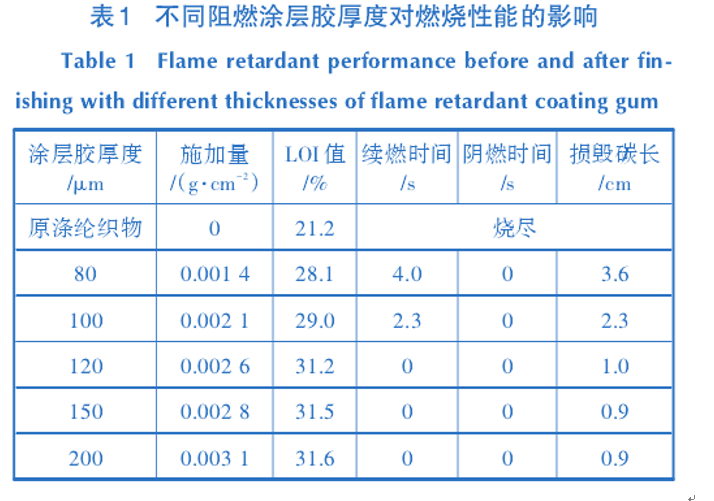

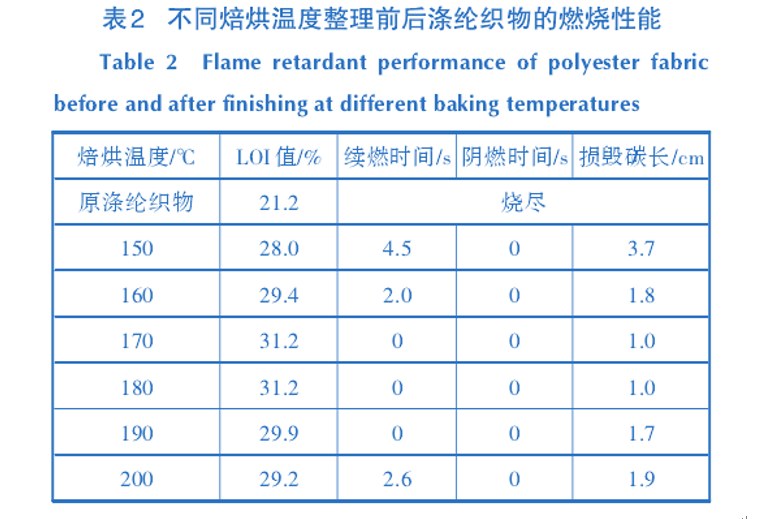

按照上述工艺制备阻燃涂层胶，通过对涂层整理后涤纶织物的垂直燃烧性能和极限氧指数（LOI）的分析，研究涂层厚度、焙烘温度和焙烘时间对涤纶织物阻燃性能的影响。得到下面数据：

结论：

当阻燃涂层胶的厚度为120 μm、焙烘温度为180 ℃、焙烘时间为3.0 min时，阻燃整理后涤纶织物的阻燃性能最好。进一步研究整理后涤纶织物的物理及服用性能发现，整理后涤纶织物的物理性能均有所变化，摩擦牢度与水洗牢度性能较好。

--------------------------------

>>>山东中康新材料-天然植物抗菌剂、光触媒整理剂、涤纶阻燃涂层胶、丙纶阻燃涂层胶 、持续凉感整理剂、相变微胶囊整理剂、纺织蜡乳液、缝纫线润滑剂、缝纫线硅蜡生产厂家，十年研发经验，免费寄样<<<<

欢迎登录我们网站留言交流。
